第一级（现场级）：
系统采用公共整流、带公共回馈单元方案。变频器通过直流统一送电，将各主传动变频器直流端并联在公共直流母线上，以实现退纸能量回馈的相互利用，减少电能损耗。
本系统使用全回馈单元，系统最小加速时间120S。底辊和退纸辊电机处需有抱闸刹车，系统在紧急停车下使用。
第二级（控制级）：

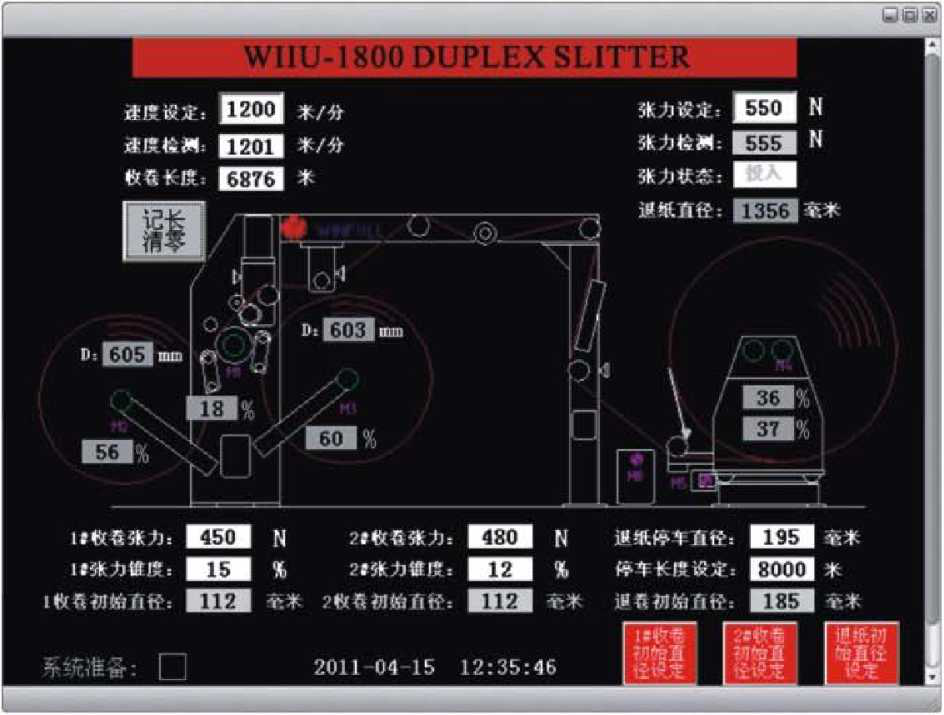

采用触摸操作，配以西门子12寸操作员终端（彩色显示），通过以太网线连接到PLC，主要完成下列功能：
◆ 标准控制功能：运行/引纸/点动/停机，速度参考值的设定；
◆ 标准显示功能：调速器的各种实际值，状态及诊断显示；
◆ 复卷机运行参数设置；
◆ 退纸张力设置及检测，间接张力与直接张力的切换；
◆引纸/运行控制切换；
◆前后底辊转矩差线性设置；
◆速度微增：复卷机的速度微增；
◆速度微减：复卷速度微减；
◆以棒图形式或表格形式显示设定值和实测值。

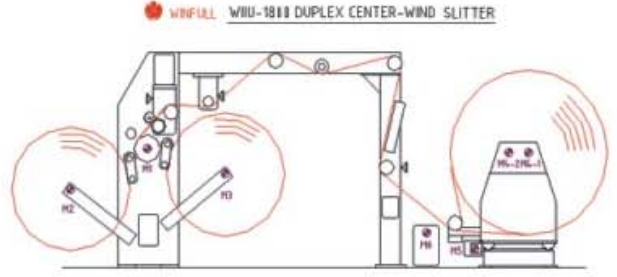

■由双退纸电机传动组成退紙部分；
■由牵引电机传动速度作为系统速度的参考；
■由2个或3个中心收卷臂构成收卷部分；
■使用自动纠偏系统保证纸边均匀；
■根据不同纸种选用不同的收卷模式（压合/定隙）。
复卷机控制
■退纸辗的张力控制（由ABB张力传感器组成张力闭环控制）；
■双退纸电机的主从张力控制的分配控制；
■中心收卷的间接张力控制；
■压合/定隙模式下的收卷控制；
■收卷臂自动下放择制（根据收卷直径和速度控制收卷臂）。
